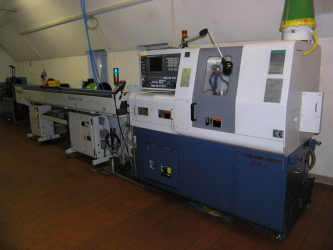

Dlouhotočný dvouvřetenový CNC soustružnický automat Mori Seiki BS18-III B ve spojení s 3m podavačem tyčí IEMCA Genius.
|
počet řízených os
|
5
|
|
|
průměr obráběné tyče
|
3-18mm
|
|
|
max. délka soustružení
|
210/80mm
|
|
|
max. průměr vrtání
|
7mm
|
|
|
max. průměr vnitřního závitování
|
M6
|
|
|
max. průměr upínání
|
18mm
|
|
|
otáčky hlavního vřetena
|
200-10000ot/min
|
|
|
otáčky protivřetena
|
200-8000ot/min
|
|
|
otáčky poháněných nástrojů
|
5000ot/min
|
|
|
počet nástrojů
|
pro vnější obrábění
|
7
|
|
příčné rotační / z toho poháněné
|
3 / 1
|
|
|
přední rotační (poháněné)
|
3
|
|
|
zadní nerotační
|
3
|
|
|
celkový počet nástrojů
|
16
|
|
|
rychloposuvy
|
18m/min
|
|
|
velikost nástroje
|
12x12mm
|
|
|
řídící systém
|
Fanuc
|
|
|
vysokotlaké chlazení
|
||
|
plně automatický provoz - 3m podavač tyčí IEMCA Genius
|
||

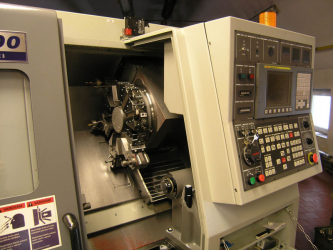

Přesný revolverový soustruh SKT200
|
počet řízených os
|
2
|
|
|
oběžný průměr nad ložem
|
550mm
|
|
|
oběžný průměr nad příčnými saněmi
|
350mm
|
|
|
max. obráběný průměr
|
350mm
|
|
|
max. obráběná délka
|
300mm
|
|
|
průchozí průměr vřetenem
|
65mm
|
|
|
vnitřní průměr vrtání vřetena
|
110mm
|
|
|
výkon motoru vřetena
|
7,5/11
|
|
|
max. otáčky vřetena
|
4000ot/min
|
|
|
velikost sklíčidla
|
210mm
|
|
|
zdvih osy X
|
210mm
|
|
|
zdvih osy Z
|
330mm
|
|
|
rychloposuvy v ose X a Z
|
36m/min
|
|
|
revolver
|
12 poloh
|
|
|
velikost nástroje
|
nože
|
25x25mm
|
|
osové
|
pr.40mm
|
|
|
koník
|
morse 4
|
|
|
zdvih pinoly
|
80mm
|
|
|
řídící systém
|
Fanuc 0i-TB
|
|
|
vysokotlaké chlazení
|
6bar
|
|
|
hydraulické upínání
|
||
|
sonda měření nástrojů
|
||
|
plně automatický provoz - podavač tyčí a dopravník třísek
|
||
Přesné CNC soustružnické centrum SKT100M s poháněnými nástroji
| počet řízených os | 3 | |
| oběžný průměr nad ložem | 550mm | |
| oběžný průměr nad příčnými saněmi | 350mm | |
| max. obráběný průměr | 350mm | |
| max. obráběná délka | 255mm | |
| průchozí průměr vřetenem | 45mm | |
| vnitřní průměr vrtání vřetena | 90mm | |
| výkon motoru vřetena | 5,5/7,5kW | |
| max. otáčky vřetena | 6000ot/min | |
| velikost sklíčidla | 165mm | |
| zdvih osy X | 210mm | |
| zdvih osy Z | 286mm | |
| rychloposuvy v ose X a Z | 36m/min | |
| revolver | 12 poloh | |
| velikost nástroje | nože | 20x20mm |
| osové | pr.32mm | |
| poháněné nástroje | ||
| výkon poháněných nástrojů | 1,2kW | |
| max. otáčky poháněných nástrojů | 4500ot/min | |
| koník | morse 4 | |
| zdvih pinoly | 80mm | |
| řídící systém | Fanuc 0i-TC | |
| vysokotlaké chlazení | 6bar | |
| hydraulické upínání, kleštinové i čelisťové sklíčidlo | ||
| sonda měření nástrojů | ||
| plně automatický provoz - podavač tyčí a dopravník třísek | ||

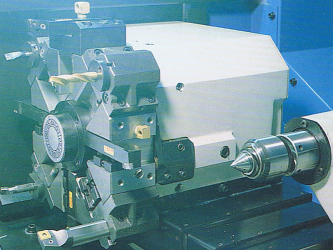

Přesný CNC revolverový soustruh HiT8S
| počet řízených os | 2 | |
| max. točný průměr | 300mm | |
| max. obráběný průměr | 160mm | |
| max. obráběná délka | 285mm | |
| průchozí průměr vřetenem | 42mm | |
| vnitřní průměr vrtání vřetena | 50mm | |
| výkon motoru vřetena | 8kW | |
| max. otáčky vřetena | 6000ot/min | |
| velikost sklíčidla | 165mm | |
| zdvih osy X | 100mm | |
| zdvih osy Z | 290mm | |
| bubnový revolver | 8 poloh | |
| velikost nástroje | nože | 20x20mm |
| osové | pr.25mm | |
| koník | morse 4 | |
| zdvih pinoly | 95mm | |
| zdvih koníka | 364mm | |
| řídící systém | Siemens | |
| chlazení | 1,6bar | |
| hydraulické upínání | ||
| automatická sonda měření nástrojů | ||
